化學穩(wěn)定簡介：特種玻璃制品在使用過程中會受到周圍介質（如大氣、水、酸、堿、鹽類及其他化學物質等）侵蝕，特種玻璃耐受這種侵蝕的能力稱之為特種玻璃的化學穩(wěn)定性。特種玻璃的化學穩(wěn)定性是特種玻璃的一個重要性能，也是衡量玻璃制品質量的重要指標之一。各種用途的特種玻璃，均要求具有一定的化學穩(wěn)定性。

利用特種玻璃被水侵蝕后會產生堿性反應，用鹽酸滴定玻璃轉入溶液中的含堿量來表示特種玻璃對水的穩(wěn)定程度。

一、測試方法：

1、大塊試樣法：（時間較長，結果不夠明顯）

2、粉末法：（時間較短，結果較明顯）

二、實驗原理

特種玻璃與水接觸時，水使特種玻璃表面的硅酸鹽發(fā)生水解：

Na2SiO3＋（x＋2）H2O    H2SiO3xH2O＋2NaOH

特種玻璃的抗水性能就是利用特種玻璃被水侵蝕后會產生苛性堿這一反應，用鹽酸滴定特種玻璃轉入溶液中的含堿量來表示特種玻璃對水的穩(wěn)定程度。

三、試樣的制備：

為了獲得可供比較的試樣結果，選擇耐高溫玻璃、耐壓玻璃等不同化學組成的玻璃試樣，按實驗要求，粉碎至通過孔徑0.8mm（40目/英寸）篩子并在孔徑0.28mm（60目/英寸）篩上留下的球形顆粒粒級。用無水乙醇洗滌，在烘箱中以110～120℃烘干，供實驗用。

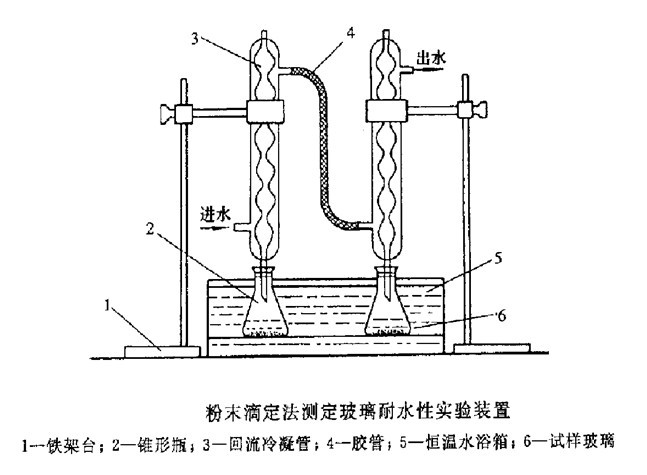

四、實驗儀器與設備：



五、實驗步驟：

1、各試樣稱取每份2克，分別放入用蒸餾水洗凈的錐形燒瓶中，并用量筒注入100mL蒸餾水，置于沸騰的恒溫水浴鍋中。

2、試樣分別在水浴中保持0.5、1.0、1.5、2.0h；在燒瓶中滴入2滴甲基紅溶液，冷卻至室溫后，用0.01NHCl溶液滴定。

六、實驗結果計算：

記錄實驗數(shù)據(jù)，Na2O的瀝濾量用下述公式計算：

Na2Omg/g玻璃＝1/2×0.01N×（V－V1）×30.99

依據(jù)實驗結果分別繪制時間與Na2O瀝濾量曲線；判斷不同玻璃的水解等級

七、特種玻璃水解等級表：

水解等級	消耗0.01NHCl	析出Na2O
1	0～0.01	0～0.031
2	0.10以上～0.20	0.031以上～0.062
3	0.20以上～0.85	0.062以上～0.264
4	0.85以上～2.00	0.264以上～0.62
5	00以上～3.50	0.62以上～1.08

---
